发酵设备

产品信息

产品名称：发酵设备
产品类别：制药、食品
产品标准：单体、成套、系统单元
产品材质：304、306L
产品编号：

详细信息

1、应用行业：制药、生物、乳制品、饮料、制酒。

2、适用工艺：微生物发酵。设备结构分产品的纯正度，罐体上特别安装无菌呼吸孔，罐体采用米勒板蜂窝式夹套通入介质进行循环加热或冷却，机械式发酵、鼓泡式发酵、气升式发酵。

3、工作原理、性能、特点：发酵过程是一个无菌、无污染过程，发酵罐采用无菌系统，避免和防止了空气中微生物的污染。

4、设备配备：①罐体系统：罐体设计压力：0.3MPa了；

                             夹套设计压力：0.35MPa；

                             罐盖结构：标准泡沫电极插口1个；视灯视镜1个；

                             通用补料接口3个；接种口1个；排气口1个；

                             表面处理：不锈钢内外镜面抛光，抛光精度Ra0.4；

                         ②灭菌方式：在位蒸汽灭菌；

                         ③搅拌系统：三层六平叶发酵专用标准浆；

                             控制范围：50～300rpm，控制精度：±1％

                         ④温度控制：冷却水温﹢5～65℃；精度：±0.1℃

                         ⑤PH控制：瑞士梅特勒pH电极及屏蔽导线；

                             范围；2～12PH，控制精度：±0.02PH

                         ⑥溶氧控制;瑞士梅特勒DO电极及屏蔽导线；

                             范围：5～100%，控制精度：±2%

                        ⑦泡沫控制：自动检测泡沫添加消泡剂；灵敏度100～100000；

                        ⑧补料控制：蠕动泵自动流出；范围：0～5L/min，控制精度：±2%；

                        ⑨空气流量控制：转子流量计手动调节；范围：0～5000L/min；

5、罐体结构：带发酵罐专用取样、放料阀，带有标准温度、PH、DO感器插口；

6、设备成套配置：罐区管道化链接过程，自动化仪表控制、在线CIP清洗，SIP120℃/0.1MPa。

7、控制方式：DCS控制系统、集成控制、液晶屏显示、界面操作、数据保存。

技术参数



1、应用行业：制药、化工、食品、生物。

2、适用工艺：精馏操作。

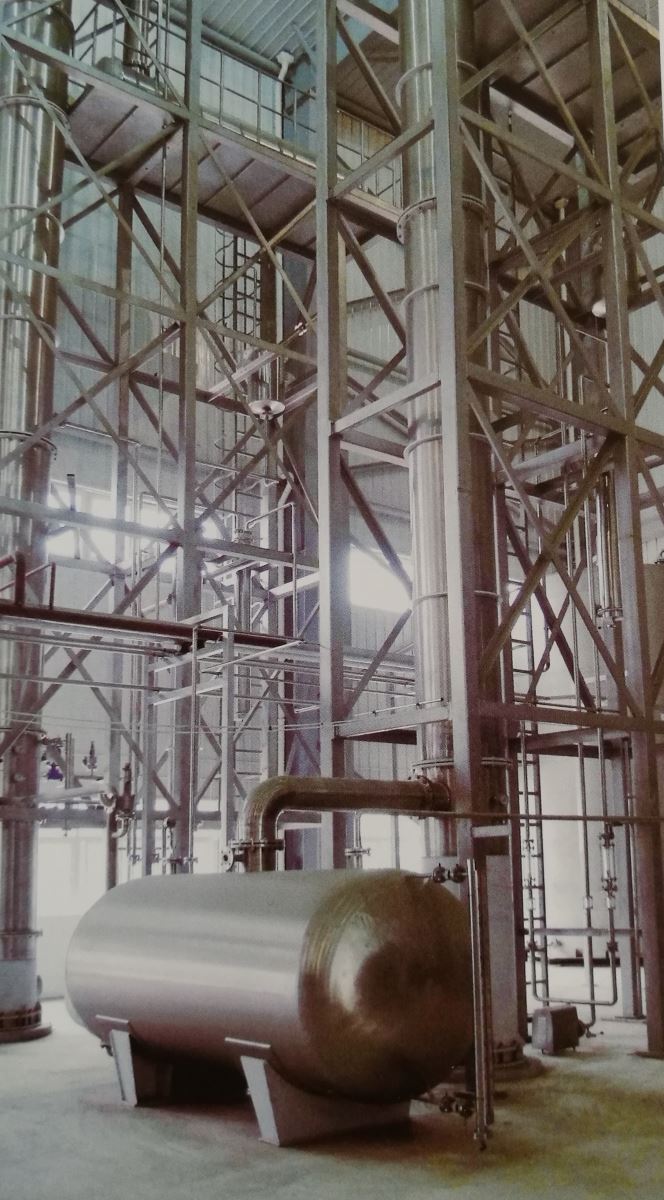

3、工作原理、性能、特点：精馏塔是进行精馏的一种塔式汽液接触装置，根据操作方式可分连续精馏塔和间续精馏塔，蒸馏塔加热方式有外循环和内循环两种，回收浓度90%-95%，残液排放≤0.19符合环保要求。

 4、设备配置：塔釜、塔节、冷凝器、平衡罐、冷却器、流量计、管道连接组成，设备符合GMP标准。

 5、控制方式：采用冷凝自流回流方式、操作简便、也可实现PIC自动控制。

设备选型及说明

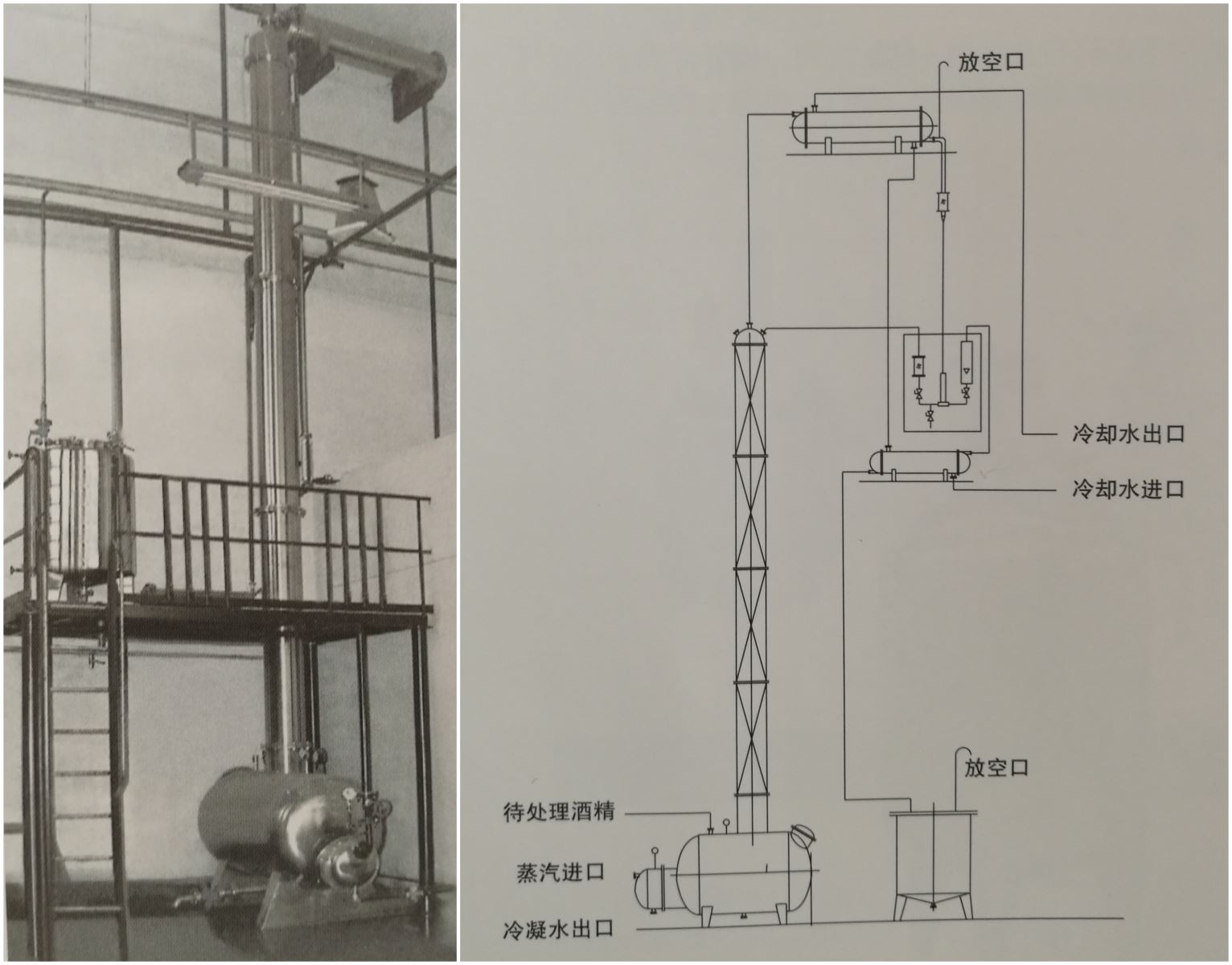

本装置采用高效不锈钢波纹填料，凡接触酒精部位，如塔体、冷凝器、稳压罐、冷却蛇管等均采用SUS304用不锈钢，以确保成品酒精不被污染，塔釜采用可拆式U型管加热，便于对加热外壁及蒸馏釜内壁进行清洗，如配有加热器，可以进行连续生产。

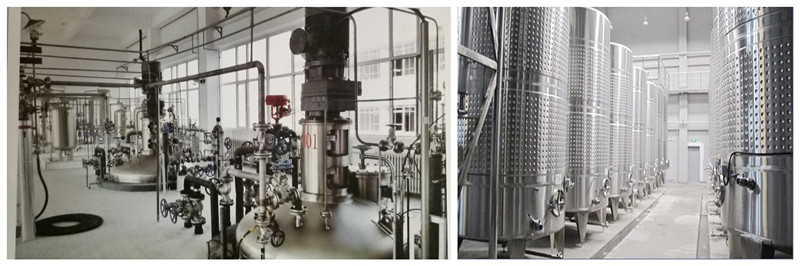

部分现场案例

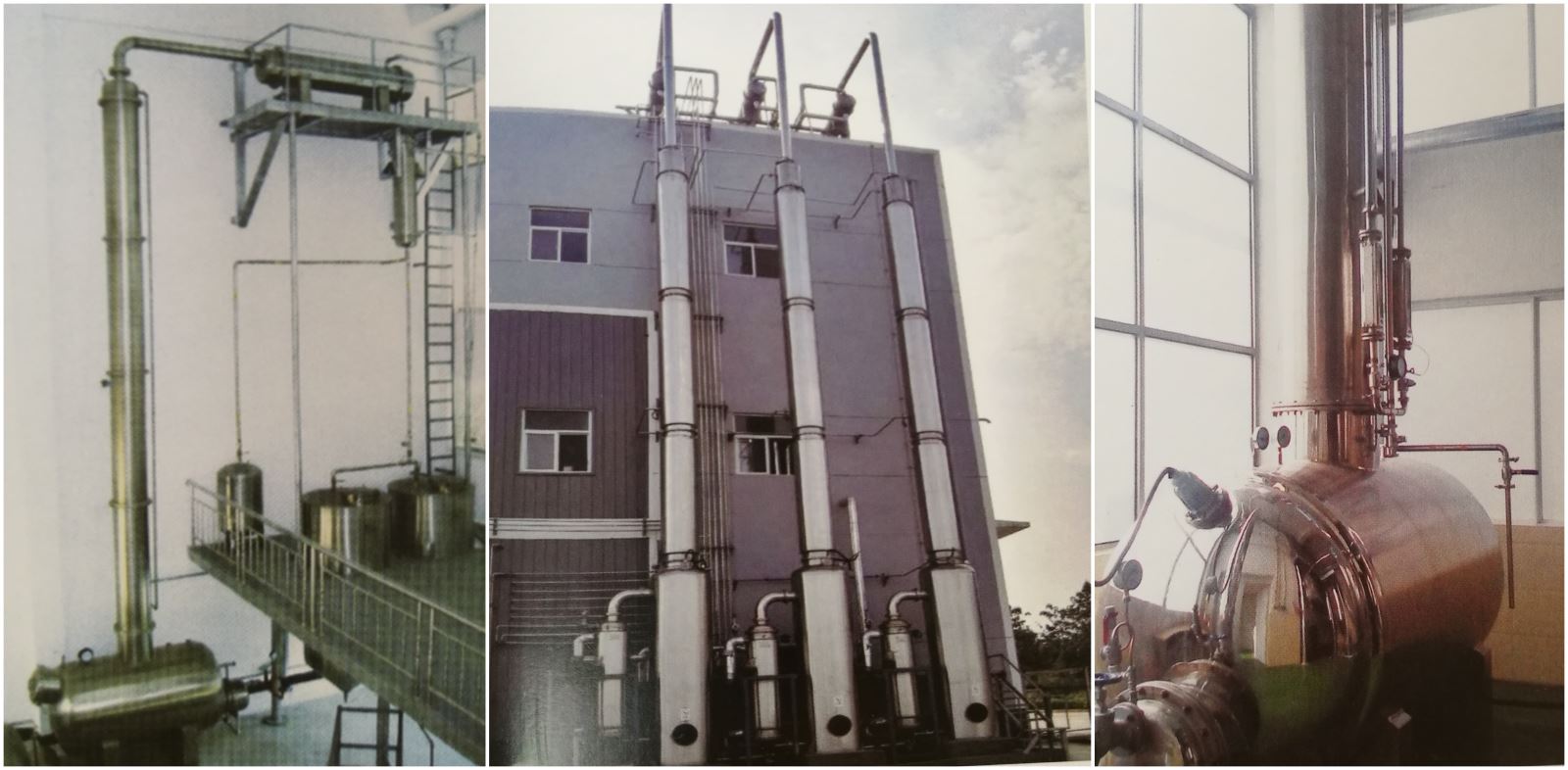

现场1                                        现场2                                               现场3

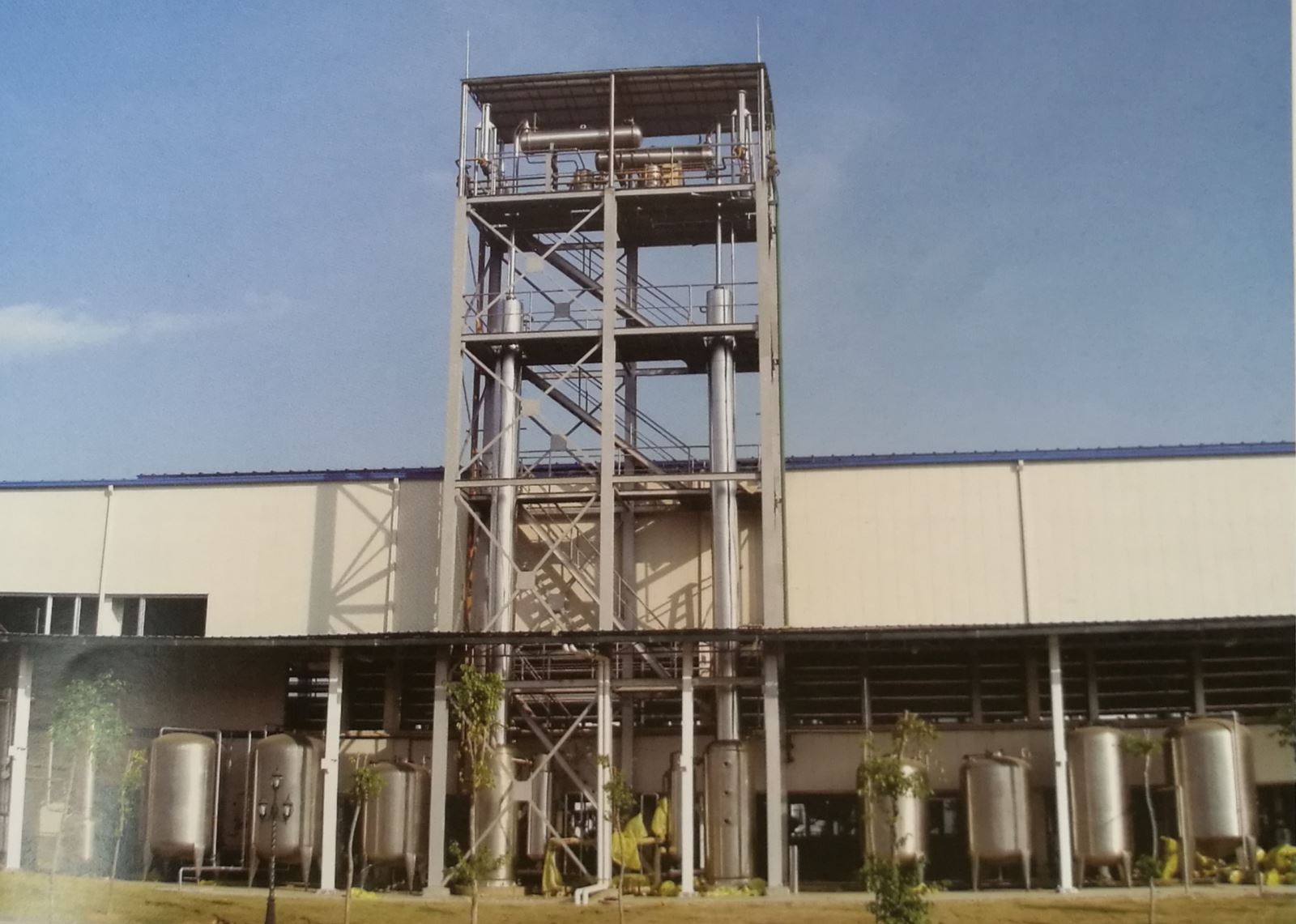

设备现场全景图
